在连接器、测试探针、充电触点、汽车电子和精密仪器中，插针与弹簧虽然体积不大，却承担着导电、回弹、定位和反复接触等重要任务。一旦接触面发生氧化、腐蚀或磨损，就可能出现接触电阻升高、信号不稳定、瞬间断路以及设备无法识别等问题。

　　为了改善零件表面的导电性、耐腐蚀性与接触稳定性，插针弹簧镀金成为精密电子零件常用的表面处理方式。通过在插针或弹簧表面形成一定厚度的金镀层，可以减少氧化膜对电气接触的影响，并提高零件在潮湿、盐雾和频繁插拔环境中的可靠性。

　　不过，镀金并不是颜色越亮、镀层越厚就越好。基材、底镀层、镀金类型、膜厚、孔隙率、附着力和后续使用环境都会影响最终效果。采购时如果只询问“镀金多少钱”，很容易因为技术条件不完整而出现报价偏差或产品性能不达标。

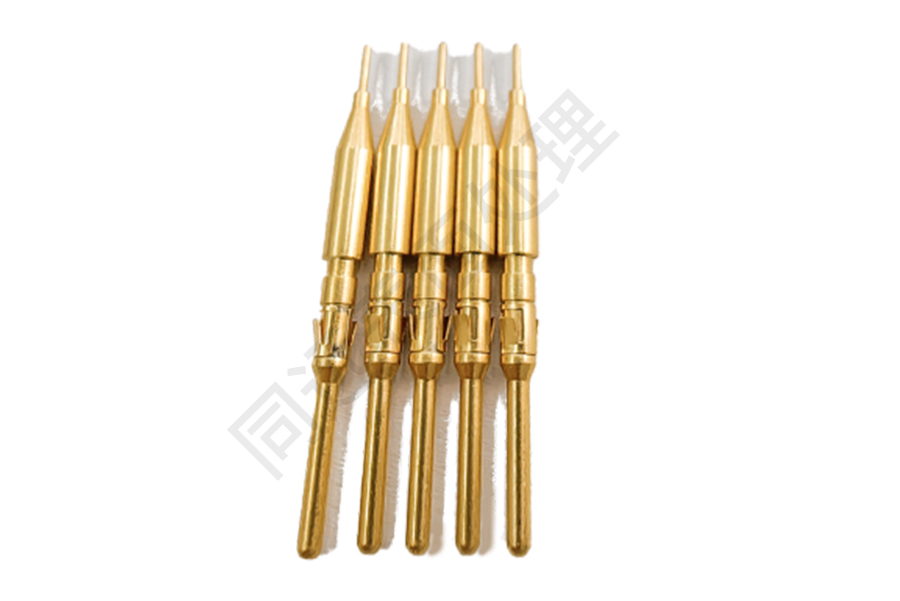

　　一、什么是插针弹簧镀金?

　　插针弹簧镀金，是指采用电镀、化学镀或其他表面处理方法，在插针、弹簧、弹片或接触件表面形成金或金合金镀层的工艺。

　　这里的“插针”通常包括连接器端子、测试针、定位针、充电针和各类导电接触针;“弹簧”则可能是独立压缩弹簧，也可能是安装在探针内部的微型弹簧。

　　常见应用零件包括：

　　Pogo Pin弹簧针;

　　连接器插针;

　　探针内部弹簧;

　　电池接触弹簧;

　　充电触点;

　　射频连接件;

　　医疗设备接触针;

　　汽车电子端子;

　　精密仪表弹片;

　　小型导电五金件。

　　镀金的主要目的并不是装饰，而是改善接触件在电气、机械和环境方面的综合性能。

　　二、为什么插针和弹簧需要镀金?

　　1. 改善接触稳定性

　　铜、铜合金和部分钢材在空气中使用一段时间后，表面可能形成氧化层。氧化膜会增加接触电阻，使低电压、低电流信号出现波动。

　　金的化学稳定性较好，表面不容易形成影响导电的氧化膜，因此适合用于精密接触部位。

　　2. 提高耐腐蚀性能

　　插针弹簧可能接触潮气、汗液、盐雾、清洁剂和其他腐蚀性介质。金镀层可以在一定程度上隔离基材与外部环境，减缓腐蚀。

　　但镀层是否能够发挥保护作用，还取决于底层质量、厚度、孔隙和覆盖完整性。金层过薄或存在较多针孔时，腐蚀介质仍可能接触基材。

　　3. 降低接触电阻波动

　　精密检测设备、通信连接器和传感器接口对接触电阻的变化较敏感。插针弹簧镀金能够提高接触面的化学稳定性，使长期使用中的电气连接更加可靠。

　　4. 适应反复接触

　　弹簧针和连接器端子在使用过程中会经历压缩、滑动和插拔。合理选择硬金镀层，可以提高表面耐磨能力，减少镀层过早磨损。

　　5. 改善焊接与装配性能

　　部分插针需要焊接到电路板上。合适的镀层体系有助于改善可焊性，但金层厚度和底层材料必须合理设计，过厚的金层也可能对部分焊点可靠性产生不利影响。

　　三、常见基材有哪些?

　　插针与弹簧的基材不同，前处理和镀层方案也会发生变化。

　　铜及铜合金

　　黄铜、磷青铜、铍铜等材料具有较好的导电性、成形性和弹性，是连接器插针、端子与弹片常用材料。

　　铜容易扩散到金层中，也可能发生氧化，因此通常不会直接在铜材表面镀金，而是先镀镍或采用其他阻挡层。

　　不锈钢

　　不锈钢强度高、耐腐蚀，常用于测试探针外管、精密弹簧和部分机械接触件。由于表面存在钝化膜，电镀前需要进行除油、活化等处理，否则容易出现镀层附着不良。

　　琴钢丝或碳钢

　　部分微型弹簧采用琴钢丝或高碳钢制造，具有较高强度和弹性。钢材电镀前需要做好除油、除锈和活化，同时控制酸处理过程，减少对材料性能造成不利影响。

　　铍铜

　　铍铜兼具导电性、强度和弹性，适合制造高寿命接触弹片和弹簧针部件。其材料和热处理状态会影响成形及电镀工艺，生产时需要合理控制。

　　四、为什么镀金前通常要先镀镍?

　　镍层在插针弹簧镀金结构中通常承担阻挡层和打底层的作用。

　　铜及铜合金中的铜原子在一定条件下可能向金层扩散，造成表面颜色、焊接性能或接触性能发生变化。镍层能够降低这种扩散影响，同时提高表面硬度和镀层附着基础。

　　常见镀层结构可以理解为：

　　基材—前处理—镍底层—金或金合金表层。

　　镍底层还可以帮助改善表面平整度和耐磨性。不过，底镀层并非越厚越好。过厚可能影响精密零件尺寸、配合间隙和弹簧变形性能;过薄则可能无法形成完整的阻挡层。

　　对于部分有特殊磁性、焊接或耐腐蚀要求的产品，也可能使用其他底层方案，需要根据图纸和应用条件确定。

　　五、硬金与软金有什么区别?

　　插针弹簧镀金常见的类型包括硬金和软金。两者的主要区别在于镀层成分、硬度和适用场景。

　　硬金镀层

　　硬金通常在金中加入少量合金元素，以提高硬度和耐磨性。它适合反复插拔、压缩或滑动接触的部位，例如连接器端子、测试探针和弹簧针头部。

　　硬金的优点是耐磨性较好，能够承受更多机械接触。具体性能会受到合金体系、厚度和工艺参数影响。

　　软金镀层

　　软金通常纯度较高、硬度较低，具有较好的导电性和键合性能，常用于半导体、焊接、键合及不需要频繁摩擦的接触面。

　　如果将较软的金层用于高频插拔部位，表面可能较快磨损;如果把硬金用于某些特殊键合工艺，又可能不符合后续加工需求。

　　因此，选择硬金还是软金，不能只从颜色判断，而应结合接触方式、插拔次数和后续工艺确定。

　　六、插针弹簧镀金有哪些工艺方式?

　　1. 滚镀

　　滚镀是将小零件放入滚筒内，在滚动状态下完成电镀。它适合数量多、体积小、形状相对简单的散装插针和弹簧。

　　滚镀生产效率较高，但细长插针可能发生缠绕、碰伤或弯曲，精密弹簧也可能因相互勾连影响镀层均匀性。工艺设计时要考虑装载量、滚筒转速和零件形状。

　　2. 挂镀

　　挂镀是将零件固定在挂具上进行电镀，适合对外观、膜厚和接触位置要求较高的产品。

　　挂镀可以减少零件相互碰撞，但装夹效率较低，挂点位置还可能留下轻微痕迹。精密尺寸件要提前确认挂点是否影响装配。

　　3. 连续镀

　　连接器端子和带材零件可采用连续电镀。材料经过连续生产线依次完成清洗、活化、镀镍、镀金和水洗，生产效率高，适合批量稳定生产。

　　连续镀还可以实现选择性镀金，只在接触区域镀金，减少贵金属使用量。

　　4. 局部镀金

　　插针并非所有部位都需要相同厚度的金层。通过点镀、刷镀、掩膜或连续选择性电镀，可以在头部接触区加厚，而在非接触位置采用较薄镀层或其他表面处理。

　　局部镀金能够控制插针弹簧镀金价格，但对定位精度和工艺稳定性要求较高。

　　七、插针弹簧镀金的基本工艺流程

　　来料与尺寸检查;

　　除油和表面清洗;

　　水洗;

　　酸洗或表面活化;

　　再次水洗;

　　镀底层;

　　镀镍阻挡层;

　　镀金或金合金;

　　多级水洗;

　　必要的封闭或后处理;

　　干燥;

　　膜厚、外观和附着力检测;

　　包装和防护。

　　清洗和活化是影响附着力的关键环节。如果零件表面残留油污、氧化物或拉丝加工液，即使后续镀金参数正常，也可能出现起泡、脱皮和局部漏镀。

　　对于细小弹簧，还要注意清洗液能否进入弹簧内部，干燥后是否残留水分或化学物质。

　　八、金层厚度应该怎样确定?

　　金层厚度需要根据使用环境、接触次数、接触压力和成本综合确定，并不是越厚越好。

　　低频使用或静态接触

　　若零件装配后基本不再移动，且使用环境较温和，可以根据产品要求采用相对经济的镀层方案。

　　高频插拔与动态接触

　　连接器、测试针和弹簧针头部需要反复摩擦，应使用具有足够厚度与硬度的金镀层，否则表层磨穿后，底层可能暴露，接触性能随之下降。

　　潮湿或腐蚀环境

　　在高湿、盐雾、汗液接触和户外环境中，除了增加适当厚度，还需要关注镀层孔隙率、镍底层质量和产品密封结构。

　　焊接区域

　　焊接端的镀金厚度要兼顾可焊性和焊点可靠性。具体要求应结合焊料、焊接温度和产品标准确定。

　　报价或打样时，采购方最好使用微米或其他明确单位标注金层厚度，不要只写“薄金”“厚金”或“普通镀金”，以免双方理解不同。

　　九、哪些因素会影响镀层均匀性?

　　插针和弹簧通常具有细长、弯曲、缝隙多等结构，电流分布很难完全一致。

　　影响膜厚均匀性的因素主要包括：

　　零件形状和尺寸;

　　挂具接触位置;

　　镀液成分及温度;

　　电流密度;

　　电镀时间;

　　零件在滚筒内的翻动状态;

　　阳极与工件之间的距离;

　　槽液循环和搅拌方式;

　　零件之间是否相互遮挡;

　　前处理是否充分。

　　插针尖端和边缘位置电流密度可能较高，镀层容易偏厚;凹槽、弹簧内侧和相互接触的位置则可能偏薄。生产时需要通过挂具、辅助电极、装载量和工艺参数进行改善。

　　十、如何检测插针弹簧镀金质量?

　　1. 外观检查

　　观察表面是否存在露底、烧焦、色差、斑点、起泡、毛刺和划伤。外观颜色一致不代表厚度一定合格，还需要配合仪器检测。

　　2. 镀层厚度检测

　　可根据产品结构和质量要求采用X射线测厚等方法，检测金层及底镀层厚度。测量时要明确接触区、功能区和非功能区的位置。

　　3. 附着力检测

　　通过弯折、热冲击或规定的附着力方法，检查镀层是否起皮或脱落。弹簧类零件还可以结合实际压缩状态进行验证。

　　4. 接触电阻测试

　　接触电阻能够反映导电接触性能，但测试结果会受到接触压力、测量位置和表面状态影响，因此要统一测试条件。

　　5. 耐腐蚀测试

　　根据产品使用环境，可以安排盐雾、湿热或其他环境试验。试验条件需要与产品要求相匹配，不能只根据盐雾小时数简单判断所有应用寿命。

　　6. 插拔或寿命测试

　　对需要反复使用的插针、端子和弹簧针，可以进行插拔、压缩或滑动耐久测试，再观察镀层磨损和接触电阻变化。

　　十一、插针弹簧镀金常见质量问题

　　漏镀或局部发白

　　可能与前处理不充分、零件相互遮挡、挂具导电不良或镀液覆盖能力不足有关。

　　镀层起泡或脱落

　　常见原因包括表面油污、氧化膜未清除、活化不足、底镀层附着不良以及工序之间停留时间过长。

　　表面粗糙

　　可能由基材本身粗糙、镀液杂质、过滤不充分、电流密度过大或金属颗粒附着造成。电镀不能完全掩盖基材缺陷，前期抛光与清洗十分重要。

　　镀层变色

　　可能与金层过薄、底层扩散、清洗不充分、包装材料不合适或储存环境潮湿有关。

　　弹簧回弹性能下降

　　电镀过程中的酸洗、温度、氢吸收和后处理条件，都可能对部分高强度钢弹簧产生影响。对于高强度弹簧，应在工艺设计时评估氢脆风险，并采取适当处理措施。

　　接触电阻仍然偏高

　　可能是接触压力不足、镀层污染、表面磨损、测量方式不一致或内部连接结构存在问题，不能只从金层厚度一个方面判断。

　　十二、插针弹簧镀金价格受哪些因素影响?

　　插针弹簧镀金价格并不是按零件数量简单计算，通常会受到以下因素影响：

　　金层种类与纯度;

　　镀金厚度;

　　镀镍厚度;

　　零件尺寸和表面积;

　　基材类型;

　　滚镀、挂镀或连续镀方式;

　　是否需要局部镀金;

　　产品装夹难度;

　　订单数量;

　　检测项目;

　　包装要求;

　　良率和返工风险。

　　金属于贵金属，镀层厚度和有效面积会直接影响材料成本。精密微型件虽然单个表面积小，但装夹、分选和检验难度可能较高，加工费用不一定低。

　　批量采购前可以先安排小批量打样，确认外观、膜厚、接触电阻和寿命测试达到要求，再转入正式生产。

　　十三、插针弹簧镀金常见问题

　　1. 插针弹簧镀金后一定不会生锈吗?

　　不一定。金层能够提高耐腐蚀能力，但如果镀层过薄、存在针孔、底镀层不完整或基材已经腐蚀，仍可能出现锈斑和变色。实际耐腐蚀性还与湿度、盐雾、汗液及包装环境有关。

　　2. 插针弹簧镀金越厚越耐用吗?

　　在一定范围内，增加功能区金层厚度可以改善耐磨和耐腐蚀能力，但并非无限增加。过厚会提高成本，也可能影响精密尺寸、弹簧间隙和焊接性能。应根据插拔次数、接触压力和环境条件确定。

　　3. 不锈钢弹簧可以直接镀金吗?

　　通常需要先进行除油、活化和底层处理。不锈钢表面存在钝化膜，如果前处理不到位，金层容易出现附着不牢。具体底镀方案应根据不锈钢牌号和使用要求确定。

　　4. 插针弹簧镀金后为什么颜色不一致?

　　可能与金层厚度、底层颜色、镀液状态、电流分布、零件位置和后处理有关。颜色差异不一定代表功能失效，但需要结合膜厚、附着力和接触电阻进行判断。

　　5. 插针弹簧镀金打样需要提供哪些资料?

　　建议提供基材、零件尺寸、图纸、镀金区域、底镀层要求、金层类型、膜厚、外观标准、使用环境、插拔次数和检测项目。资料越完整，打样结果越接近批量生产要求。

　　十四、如何选择插针弹簧镀金加工厂?

　　“插针弹簧镀金加工”属于典型业务词。精密插针与微型弹簧尺寸小、结构复杂，对前处理、装夹和膜厚控制要求较高，选择加工厂时可以重点考察以下方面：

　　是否有插针、弹簧或连接器端子加工经验;

　　能否处理铜合金、不锈钢和高碳钢等基材;

　　是否支持滚镀、挂镀和局部镀金;

　　能否提供金层与镍层厚度检测;

　　是否能够控制微型零件变形和缠绕;

　　是否具备盐雾、附着力和接触电阻检测能力;

　　镀液维护及生产记录是否完整;

　　批量产品的一致性如何;

　　贵金属用量和报价方式是否清楚;

　　包装能否避免零件刮伤及受潮。

　　询价时不要只提供一张产品照片。加工厂需要根据基材、数量、镀层结构和质量要求判断工艺，图片通常无法准确反映尺寸、膜厚及功能区域。

　　与核心关键词相关的流量辅助词，可以自然布局“精密插针镀金”“弹簧镀金加工”“连接器端子镀金”“Pogo Pin镀金”和“五金电镀加工”等方向，分别覆盖产品知识、工艺比较和采购需求。
